ストレートタイプアダプター

1006

1006

呼称	R	G	A	B	C	L	Hex
02	1/8	1/8	10	6	3.0	31	14
04	1/4	1/4	13	8	5.5	38	19
06	3/8	3/8	15	8	7.0	42	22
08	1/2	1/2	18	10	10.0	50	27
12	3/4	3/4	20	12	16.0	56	32
16	1	1	22	12	21.5	60	41
20	11/4	11/4	25	14	27.5	69	50
24	11/2	11/2	25	14	33.0	69	60
32	2	2	30	17	44.0	82	70

1007

1007

呼称	R	G	A	B	L	Hex
04	1/4	1/4	13	5.5	30	19
06	3/8	3/8	15	7.0	34	22
08	1/2	1/2	18	10.0	40	27
12	3/4	3/4	20	16.0	45	36
16	1	1	20	21.5	47	41
20	11/4	11/4	24	27.5	54	50
24	11/2	11/2	24	33.0	54	60
32	2	2	28	44.0	64	70

1008

1008

呼称	R	G	A	B	L	Hex
04	1/4	1/4	17	5.5	34	19
06	3/8	3/8	19	7.0	38	22
08	1/2	1/2	22	10.0	43	27
12	3/4	3/4	25	16.0	49	36
16	1	1	27	21.5	53	41
20	11/4	11/4	30	27.5	60	50
24	11/2	11/2	30	33.0	60	60
32	2	2	36	44.0	71	70

1009

1009

呼称	R	G	A	B	C	L	Hex
02	1/8	1/8	10	11	4.0	27	14
04	1/4	1/4	13	13	5.5	34	19
06	3/8	3/8	15	15	7.0	38	22
08	1/2	1/2	18	18	10.0	47	27
12	3/4	3/4	20	20	16.0	53	36
16	1	1	22	20	21.5	54	41
20	11/4	11/4	25	24	27.5	63	50
24	11/2	11/2	25	24	33.0	63	60
32	2	2	30	28	44.0	75	70

1011

1011

呼称	G	A	B	L	Hex
02	1/8	11	4.0	27	14
04	1/4	13	5.5	34	19
06	3/8	15	7.0	38	22
08	1/2	18	10.0	46	27
12	3/4	20	16.0	52	36
16	1	20	21.5	52	41
20	11/4	24	27.5	62	50
24	11/2	24	33.0	62	60
32	2	28	44.0	73	70

1013

1013

呼称	R	G	A	B	C	L	Hex
02	1/8	1/8	10	13.0	4.0	31.0	14
04	1/4	1/4	13	16.0	5.5	37.0	19
06	3/8	3/8	15	17.5	7.0	40.5	22
08	1/2	1/2	18	20.0	10.0	48.0	27
12	3/4	3/4	20	22.0	16.0	54.0	36
16	1	1	22	22.5	21.5	56.5	41
20	11/4	11/4	25	27.0	27.5	66.0	50
24	11/2	11/2	25	27.0	33.0	66.0	60
32	2	2	30	30.0	44.0	77.0	70

1014

1013

呼称	G	A	B	L	Hex
02	1/8	13.0	4.0	32	14
04	1/4	16.0	5.5	40	19
06	3/8	17.5	7.0	43	22
08	1/2	20.0	10.0	50	27
12	3/4	21.5	16.0	55	36
16	1	22.5	21.5	57	41
20	11/4	27.0	27.5	68	50
24	11/2	27.0	33.0	68	60
32	2	30.0	44.0	77	70

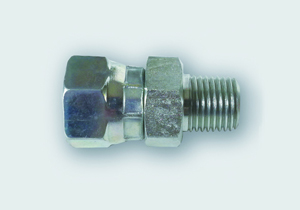

1016

呼称	T1	T2	A	B	Φd	L	C1 (Hex)	C2 (Hex)
04	G1/4	R1/4	13	8	4.5	38	19	19
06	G3/8	R3/8	15	8	7.5	42	22	22
08	G1/2	R1/2	18	10	10	50	27	27
12	G3/4	R3/4	20	12	16	56	36(32)	36(32)
16	G1	R1	22	12	22	22	41(38)	41

※内はステンレスの寸法です。

1017

1017

呼称	R	G	A	B	L	Hex
04	1/4	1/4	16.0	5.5	33.0	19
06	3/8	3/8	18.0	7.0	37.0	22
08	1/2	1/2	20.0	10.0	42.0	27
12	3/4	3/4	21.5	16.0	46.5	36
16	1	1	27.0	21.5	49.5	41
20	11/4	11/4	27.0	27.5	57.0	50
24	11/2	11/2	33.0	33.0	57.0	60
32	2	2	30.0	44.0	66.0	70

1018

呼称	T1	T2	A	Φd	L	C (Hex)
04	G1/4	R1/4	17	5.5	34	19
06	G3/8	R3/8	19	7	38	22
08	G1/2	R1/2	22	10	43	27
12	G3/4	R3/4	25	16	49	36(32)
16	G1	R1	27	22	53	41

※内はステンレスの寸法です。

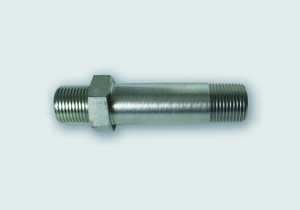

1009L

呼称

T1

T2

A

B

C

Φd

L

E

(Hex)

04

G1/4

R1/4

54

8

13

5.5

75

19

06

G3/8

R3/8

55

8

15

7

78

22

08

G1/2

R1/2

65

10

18

10

93

27

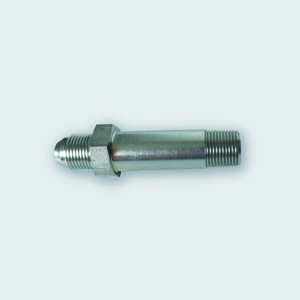

1013L

呼称	T1	T2	A	B	C	Φd	L	E (Hex)
04	G1/4	R1/4	50	8	16	5.5	74	19
06	G3/8	R3/8	54	8	18	7	80	22
08	G1/2	R1/2	65	10	20	10	95	27
12	G3/4	R3/4	80	12	21.5	16	113.5	36
16	G1	R1	85	12	22.5	22	119.5	41

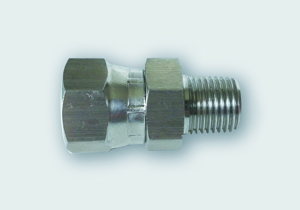

1006R

呼称	T1	T2	A	B	Φd1	Φd2	L	C1 (Hex)	C2 (Hex)
02-04	G1/8	R1/4	13	6	3	5.5	34	14	14
04-06	G1/4	R3/8	15	8	4.5	7	39	19	19
06-08	G3/8	R1/2	18	10	7	10	47	22	22
08-12	G1/2	R3/4	20	12	10	16	54	27	27
12-16	G3/4	R1	22	12	16	22	58	36	36

1006R

呼称	T1	T2	A	B	Φd1	Φd2	L	C1 (Hex)	C2 (Hex)
04-02	G1/4	R1/8	10	8	4.5	4	34	19	19
06-04	G3/8	R1/4	13	8	7.5	5.5	39	22	22
08-06	G1/2	R3/8	15	8	10	7	45	27	27
12-08	G3/4	R1/2	18	10	16	10	52	36	32
16-12	G1	R3/4	20	12	22	16	58	41	38

1009R

呼称	R	G	A	B	C	D	L	Hex
04-02	1/8	1/4	10	13	3.5	5.5	32	19
06-04	1/4	3/8	13	15	5.5	7.0	36	22
08-06	3/8	1/2	15	17	7.0	10.0	42	27
12-08	1/2	3/4	18	20	10.0	16.0	50	32
16-12	3/4	1	20	22	15.0	21.0	54	38
20-16	1	11/4	22	24	21.5	27.5	61	46
24-20	11/4	11/2	25	24	28.0	28.0	64	50
32-24	11/2	2	25	28	33.0	33.0	67	60

1009R

呼称	R	G	A	B	C	D	L	Hex
02-04	1/4	1/8	13	11	3.5	4.0	32	14
04-06	3/8	1/4	15	13	7.0	5.5	36	19
06-08	1/2	3/8	18	14	10.0	7.0	42	22
08-12	3/4	1/2	20	17	16.0	10.0	47	27
12-16	1	3/4	22	18	22.0	16.0	52	36
16-20	11/4	1	25	20	27.5	22.0	59	46
20-24	11/2	11/4	25	24	28.0	28.0	64	50
24-32	2	11/2	30	24	33.0	33.0	67	60

1013R

呼称	R	G	A	B	C	D	L	Hex
04-02	1/8	1/4	10	16.0	3.5	5.5	34.0	19
06-04	1/4	3/8	13	17.5	5.5	7.0	38.5	22
08-06	3/8	1/2	15	20.0	7.0	10.0	45.0	27
12-08	1/2	3/4	18	22	10.0	16.0	52.0	32
16-12	3/4	1	20	22.5	16.0	21.5	54.5	38
20-16	1	11/4	22	27.0	21.5	27.5	63.0	46
24-20	11/4	11/2	25	27.0	28.0	28.0	66.0	50
32-24	11/2	2	25	30.0	33.0	33.0	72.0	60

1013R

呼称	R	G	A	B	C	D	L	Hex
02-04	1/4	1/8	13	13.0	5.5	3.0	34	14
04-06	3/8	1/4	15	16.0	7.0	5.5	38.5	19
06-08	1/2	3/8	18	17.5	10.0	8.0	45.5	22
08-12	3/4	1/2	20	20.0	16.0	10.0	50.0	27
12-16	1	3/4	22	21.5	21.5	16.0	55.5	36
16-20	11/4	1	25	22.5	27.5	21.5	61.5	46
20-24	11/2	11/4	25	27.0	28.0	28.0	66.0	50
24-32	2	11/2	30	27.0	33.0	33.0	74.0	60
